Tutorial Konfigurasi VoIP di Cisco Packet Tracer

-
Assalamu'alaikum Wr. Wb

Pada blog kali ini saya akan membagikan materi tutorial cara mengkonfigurasi VoIP pada Cisco Packet Tracer sebagai laporan praktek kejuruan TLJ hari ini yang diampu oleh Ibu Farida Septiana Sari,S.T.

Ikuti langkah-langkah sebagai berikut :
  1. Pilihlah router jenis 2811
  2. Pilihlah switch jenis 2960
  3. Buatlah 3 buah IP Phone
  4. Masing-masing menggunakan kabel jenis Straight
  5. Sambungkan seluruh IP Phone ke switch dan switch ke router seperti gambar dibawah ini.

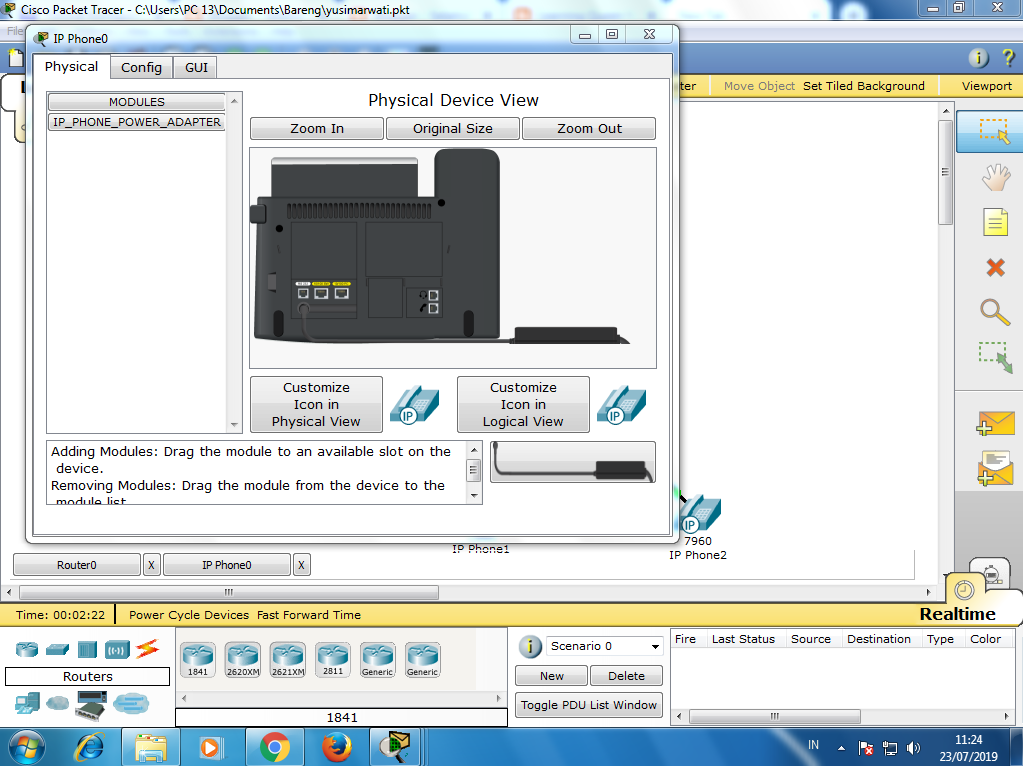

6.  Colokan semua power adapter pada setiap IP Phone ke portnya. Jika sudah dicolokan tampilan seperti gambar dibawah ini.


7. Langkah selanjutnya kita konfigurasi switch, klik  switch lalu pilih tab CLI.
    Berikut langkah saat masuk ke CLI switch ketikkan perintah sebagai berikut :
  • Ketikkan perintah en kemudian config t
  • Masukkan perintah int range fa0/1-24
  • Ketikkan perintah switchport voice vlan 1
  • Lalu langkah terakhir  ketikkan perintah exit. (Keluar dari cofig terminal)

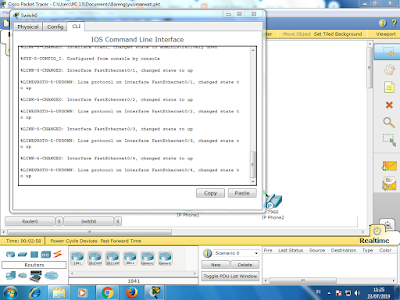

Jika sudah mengikuti langkah diatas maka tampilan akan seperti gambar dibawah ini :





8. Selanjutnya klik router dan kita konfigurasi pada CLI.
    Berikut langkah saat masuk ke CLI router ketikkan perintah sebagai berikut :

  • Ketikkan perintah en kemudian ketik config t
  • Kemudian ketikkan perintah ip dhcp pool voice
  • Lalu ketik perintah network 192.168.1.1 255.255.255.0 (masukkan IP dan Subnet Mask, kali ini saya menggunakan IP 192.168.1.1)
  • Kemudian masukkan perintah default-router 192.168.1.2 (untuk menentukan IP router pada DHCP
  • Ketik option 150 ip 192.168.1.2
  • Langkah terakhir ketik perintah exit. (keluar dari konfigurasi DHCP)
  • ip dhcp excluded-address 192.168.1.2
  • in fastethernet 0/0
  • ip address 192.168.1.2 255.255.255.0
  • no shutdown
  • exit
  • telephony-service
  • max-ephones 3
  • max-dn 3
  • ip source 192.168.1.2 port 2000
  • auto assign 4 to 6
  • auto assign 1 to 5
  • exit
Kemudian lanjut ke konfigurasi IP Phone nya, jangan ditutup CLI routernya karena kita mengeditnya di CLI router.

  • ephone-dn 1
  • number 201 (number terserah pengguna)
  • ephone-dn 2
  • number 202
  • ephone-dn 3
  • number 203
Jika sudah mengikuti langkah diatas maka tampilan akan seperti gambar dibawah ini :



9. Setelah kita konfigurasi IP Phone kita coba uji IP Phone 1 menelpon IP Phone 2. Ketikkan number di dial-up penelpon. Jika berhasil maka telepone penerima akan berkedip-kedip seperti gambar dibawah ini :


Sekian blog materi tutorial konfigurasi VoIP pada Cisco Packet Tracer, semoga dapat membantu dan bermanfaat. Terimakasih
